Extensómetro electrónico LD-DD1-2

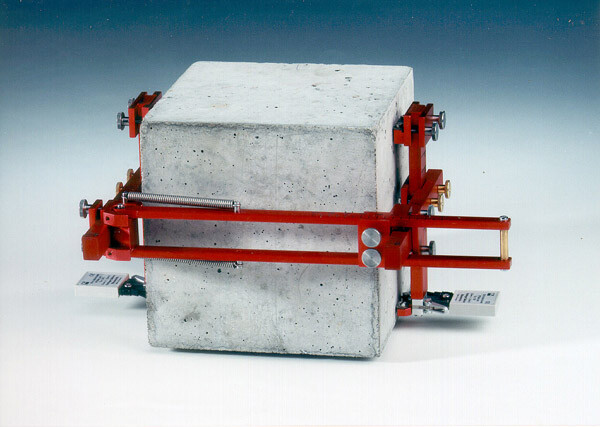

  • para registrar el cambio de longitud promedio que ocurre en 2 líneas de superficie opuestas de prismas o cilindros de concreto

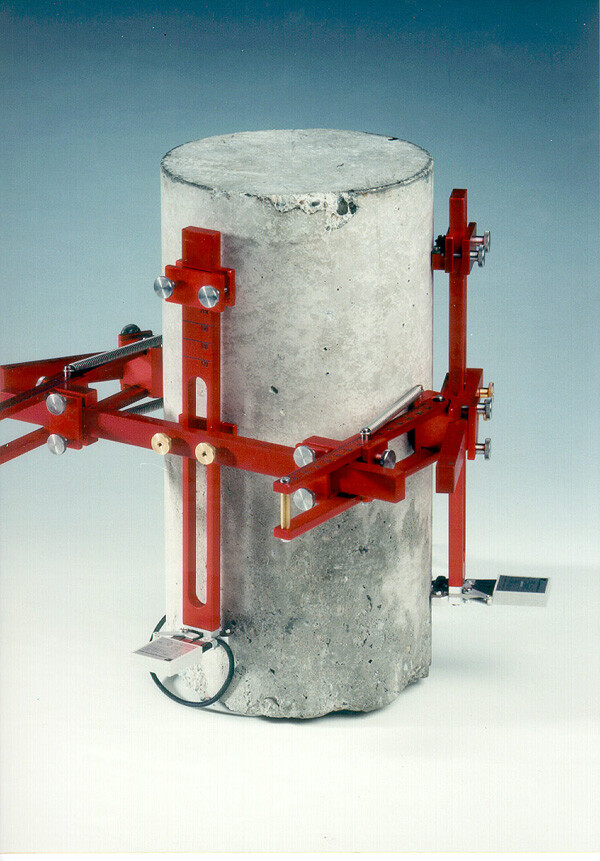

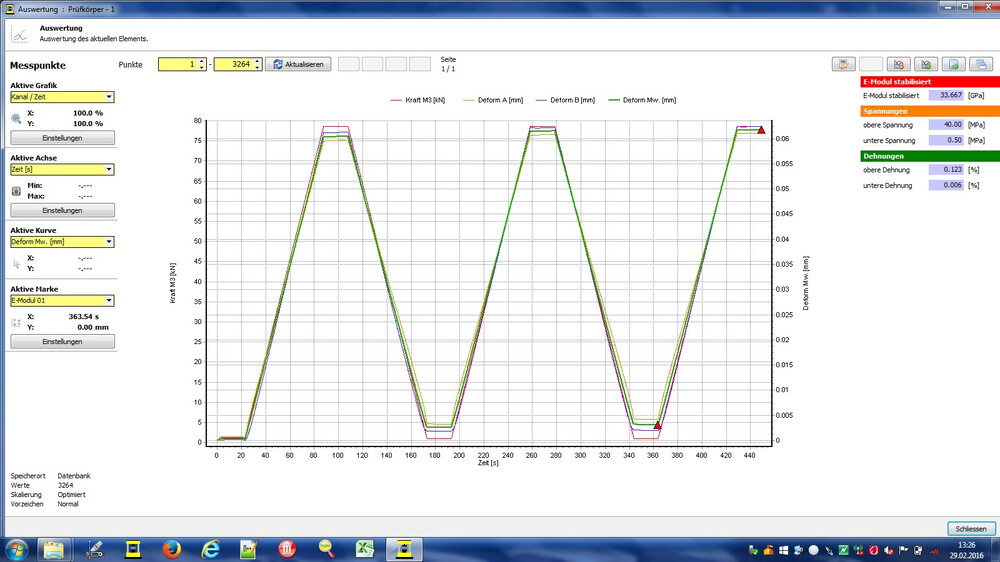

  • adecuado para determinar el módulo de elasticidad según DIN 1048 en cilindros de hormigón, núcleos de perforación y prismas
  • con estuche y cable de conexión

Uso:

  • Prepare el extensómetro montando la varilla de medición de acuerdo con la muestra a ensayar.
  • El peso de la pieza de prueba (longitud del borde o diámetro) se puede ajustar usando la escala adjunta a la varilla de medición, al igual que la longitud de medición L0
  • Luego, el extensímetro se conecta a la pieza de prueba, lo que permite conectar y retirar el extensímetro de la pieza de prueba colocada en la máquina de prueba.
  • después de ajustar con precisión el extensómetro, se deben girar los brazos de bloqueo para que las lengüetas de medición queden libres
  • El ajuste del punto cero debe realizarse en la electrónica y la muestra debe cargarse de acuerdo con la norma pertinente.
  • Para evitar daños, la muestra no debe cargarse hasta que se rompa cuando se sujeta el extensómetro en su lugar.

Ajánlatkérés

Extensómetro electrónico LD-DD1-2

Dispositivo para medición transversal y de deformación LD-GTX-2:

  • 2 sondas de medición LVDT GTX-500 con resorte de presión
  • 2 amplificadores de medición - S7 / PV 5031
  • Módulo de valor medio (A, B (A+B):2) - ME 5035
  • Soporte magnético para la posicionamiento entre las placas de presión
  • Soporte adicional de 19" - RC 5200, 3U

Equipos de medición de deformación y verificación:
Para determinar la deformación longitudinal y/o transversal promedio en cilindros de 85-150 mm * en cilindros de 85-150 mm.

  • 3 soportes magnéticos para sujetar los sensores de desplazamiento (3 x 120°)
  • 3 sensores de desplazamiento (2) GTX
  • 3 amplificadores de medición S7 / PV 5031 7TE
  • Interruptor selector remoto US 5020 6TE
  • Módulo de valor medio ME 5036 6TE

Preparación de la prueba

  • Alinee la muestra en el centro de la placa de presión inferior.
  • Extienda el émbolo de la máquina hasta el punto de fricción.
  • Instale los soportes magnéticos y ajuste los sensores de desplazamiento.
  • Realice el ajuste de cero a través de la electrónica e inicie la prueba.

Descripción de la prueba

  • Anillo medidor para la fijación de los interruptores de límite (3 x 120°)
  • 3 sensores de desplazamiento (Q) GTX

Preparación de la prueba

  • Alinee la muestra y el anillo medidor en el centro de la placa de presión inferior.
  • Fije el anillo medidor a la muestra utilizando los 3 tornillos de curvatura. Los tornillos de curvatura tienen resortes integrados para permitir que la muestra se estire en todas las direcciones.
  • Ajuste el sensor de desplazamiento.



  • 3 soportes magnéticos y 1 anillo medidor
  • 6 sensores de desplazamiento (2) +(Q) GTX
  • 6 amplificadores de medición S7 / PV 5031 7TE 7TE
  • 2 interruptores selector de rango US 5020 6TE
  • 2 módulos de valor medio ME 5036 6TE
  • Juego de varillas (= 2 piezas)
  • Amplificador de medida MV 5017
  • Amplificador de medida MV 5017
  • Amplificador de medida DMAX 20-2.2
